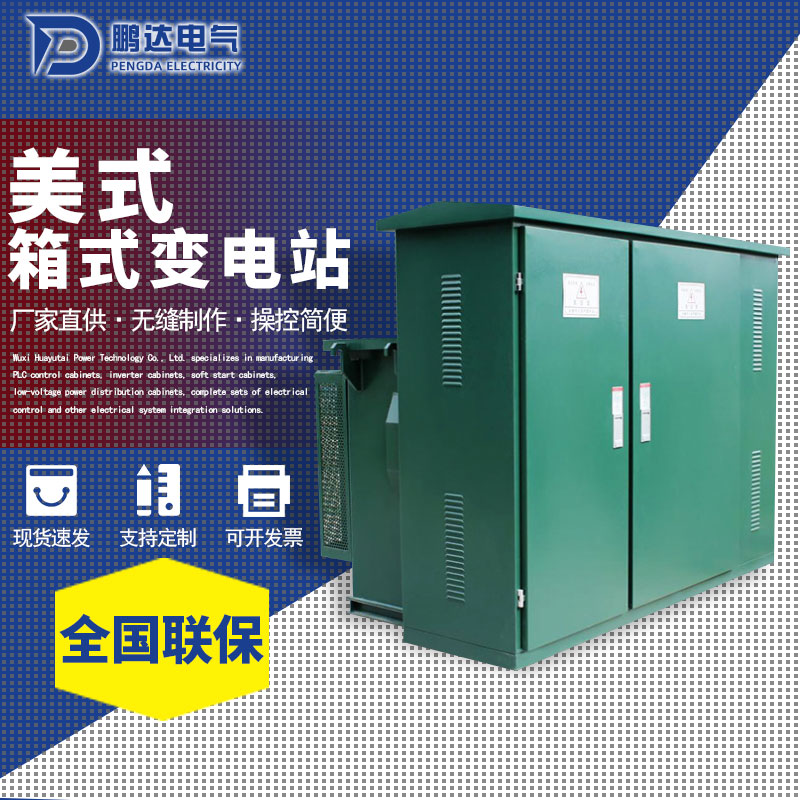

不锈钢外壳美式箱式变电站

不锈钢外壳美式箱式变电站

  • 所属分类:箱式变电站
  • 浏览次数:1318次
  • 发布日期:2023-03-14 15:08:47
  • 产品概述
  • 性能特点
  • 技术参数

结构组成

美式箱变箱体主要由底座、侧板、隔板、门和顶盖等部分组成。 箱体内分为高压室、变压室和低压室。高压室采用完善可靠的紧凑型设计,具有全面的防误操作连锁功能,可靠性高,检修方便,高压开关设备可采用终端负荷开关, 环网开关柜等。变压器室可安装容量为1600Kvar以下,电压为12/0.4KV的油浸式或干式变压器,并设有隔离防护网,变压器室可采用自然通风或强迫通风,根据需要加装自动温度控制器, 室温监视和自动启闭的通风装置。 低压室配有配电、计量、无功补偿等标准方案,可根据需要设计二次控制回路及出线数。

适用环境

①城市公用配电系统,在住宅小区,繁华街道负荷增加时,需要增加变压器容量。

②施工工地的临时供电:已有建筑物情况下,需要改造或增加用电设备,野外作业和室外作业场所的供电,如油田、采矿、港口码头、车站等。

箱式变电站使用注意事项:

⑴简单照明,公用配电情况下,箱变高压接线方案中不必设高压计量,仅设低压计量或无计量,无需补偿。馈出回路4~6回,采用塑料断路器控制和保护;

⑵动力照明公用配电情况下,箱变配出回路有所增加,达8~12回,此外,应有无功补偿功能;

⑶自维用电及特殊情况。

箱式变电站占地面积小。一般箱式变电站占地面积仅为5~6㎡,甚至可以减少3~3.5㎡。适合于在一般负荷密集的工矿企业、港口和居民住宅小区等场所,可以使高电压供电延伸到负荷中心,减少低压供电半径,降低损耗。低压供电线路较少,一般为4~6路。缩短现场施工周期,投资少。

采用全密封变压器和SF6开关柜等新型设备时,可延长设备检修周期,甚至可达到免维护要求。外形新颖美观,可与变电站周围的环境相互协调。城市供电部门,对自维箱变(250kVA或315kVA以上),规定必需采用高压计量,还有的场合,配出回路较多包括设置备用回路。这些情况下,设计者结合用电实际参考生产厂家选样本,进行优化设计。
