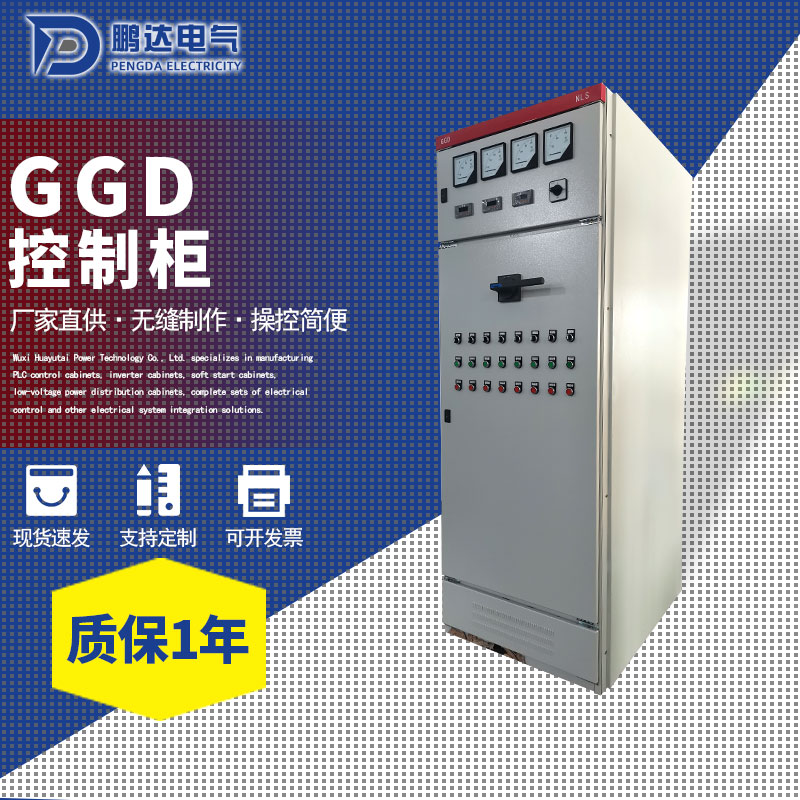

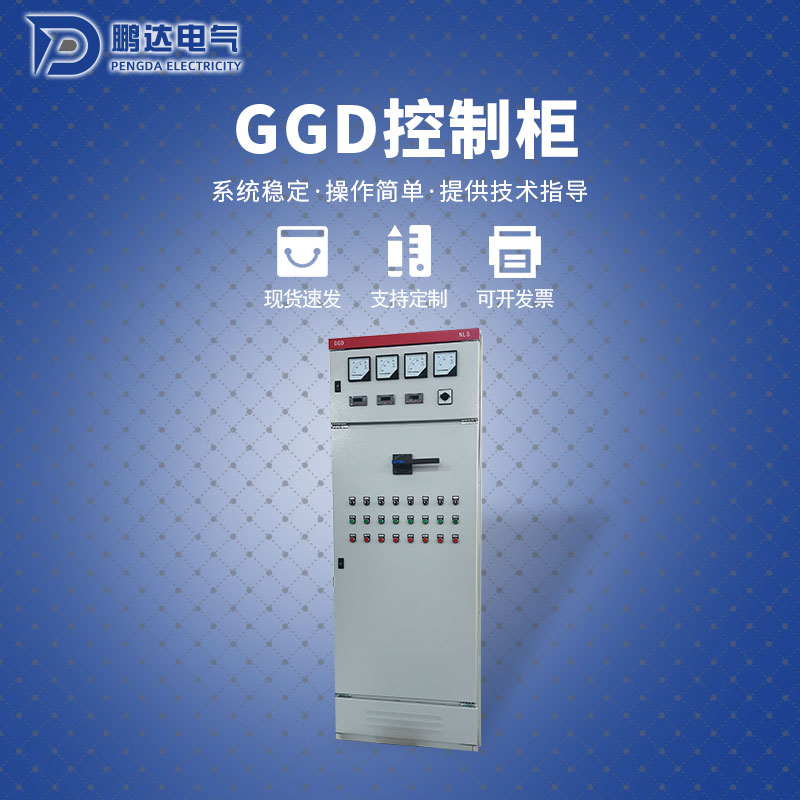

GGD控制柜

GGD控制柜

  • 所属分类:低压控制柜
  • 浏览次数:1169次
  • 发布日期:2023-03-14 16:45:07
  • 产品概述
  • 性能特点
  • 技术参数





产品概述

       GGD型交流低压配电柜开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统中做为动力、照明及配电设备的电能转换、分配与控制之用。

该产品分断能力高,额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。

该产品符合IEC60439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。

适用环境

1、周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于-35℃。

2、户内安装使用,使用地点的海拔高度不得超过2000m。

3、周围空气相对湿度在高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例  如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、设备安装时与垂直面的倾斜度不超过5度。

5、设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。

注、用户特殊要求时可与制造厂协商决解。

结构特点:

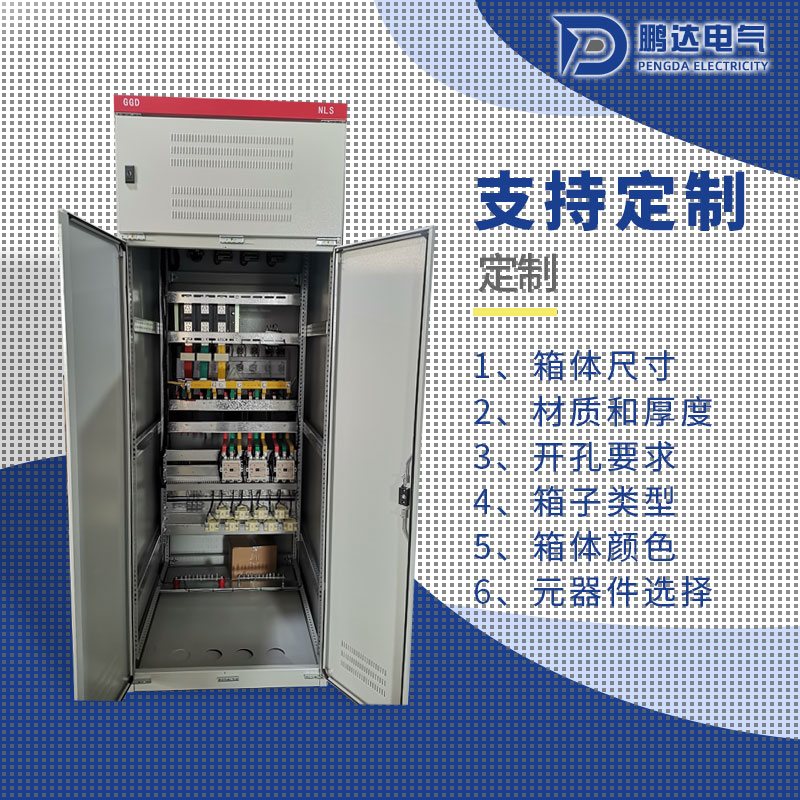

1、GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。通用柜的零部件按模块原理设计,并有20模的安装孔。通用系数高,可以使工厂实现预先生产,既缩短了生产制造周期,也提高了工作效率。

2、GGD柜设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热时,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

3、GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。

4、柜门用转轴活动铰链与构架相连,安装、拆卸方便。门的折边处均嵌有一根山型橡塑条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

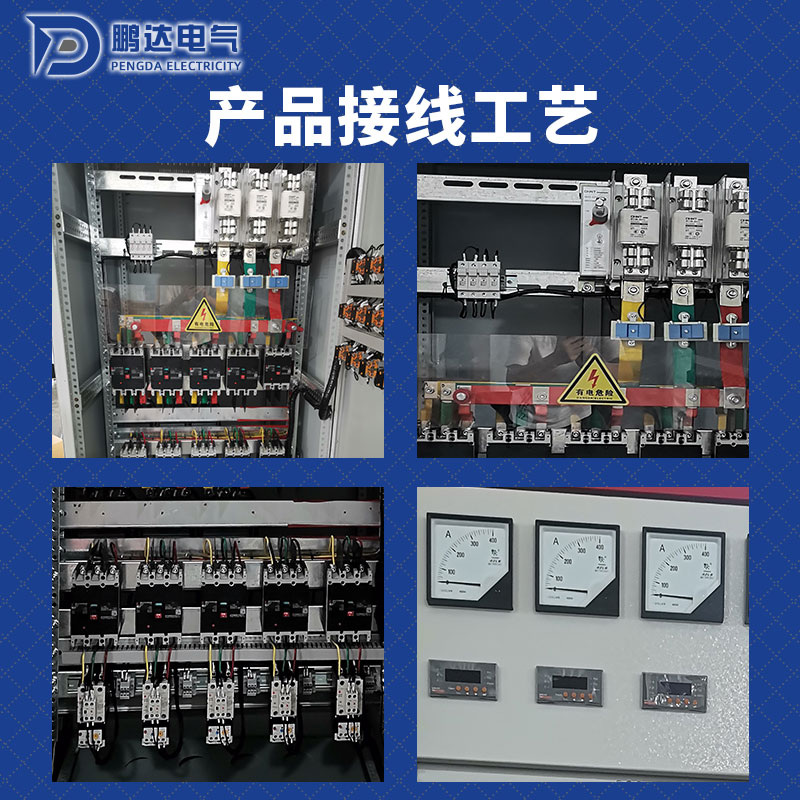

5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。

6、柜体面漆可选用聚酯桔形烘漆,附着力强,质感好。整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒适的视觉环境。

7、柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

8、柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。
